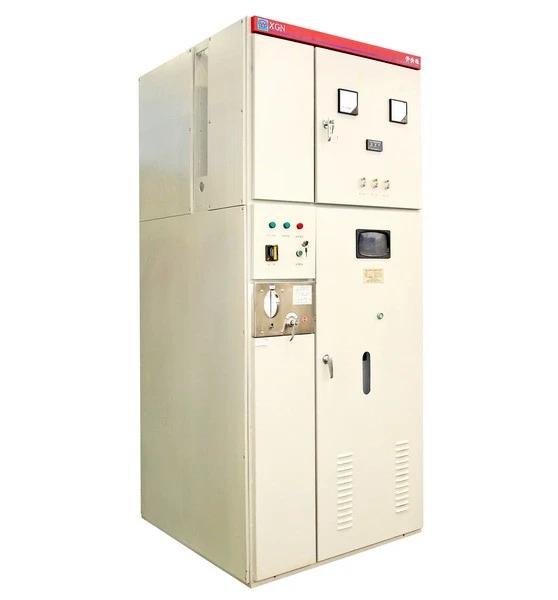

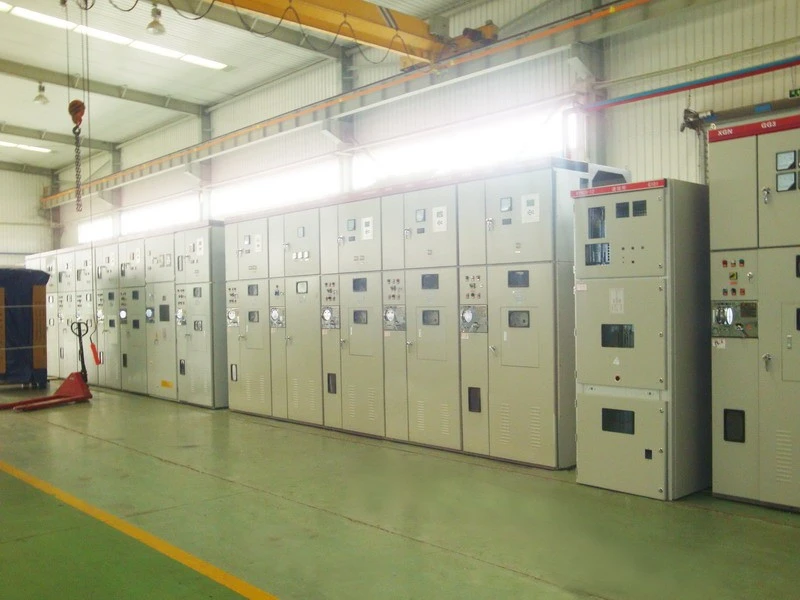

علبة XGN2-نمط المعدن الثابت-مقصورة مغلقة ذات جهد متوسط
تعميم
يتم استخدام مجموعة المفاتيح الكهربائية ذات الجهد المتوسط -10 علبة-من النوع المعدني الثابت-المغلقة-XGN2 بشكل أساسي لاستقبال وتوزيع طاقة التيار المتردد ثلاثية الطور عند 3.6 كيلو فولت، أو 7.2 كيلو فولت، أو 12 كيلو فولت بتردد 50 هرتز في الأنظمة الداخلية. إنها مناسبة بشكل خاص للتطبيقات التي تتطلب التشغيل المتكرر. تتوافق مجموعة المفاتيح الكهربائية مع المعيار الوطني GB3906 والمعيار الدولي IEC298، وهي مجهزة بنظام متشابك شامل "خماسي الوقاية".
قاطع الدائرة الرئيسي يستخدم قاطع الفراغ من النوع المقطعي ZN28A-12، المجهز بآليات تشغيل زنبركية كهرومغناطيسية CD10 أو CT8/CT19A(B). وبدلاً من ذلك، يمكن تجهيزه بقاطع فراغ متكامل ZN28-12 (مع آليات تشغيل زنبركية كهرومغناطيسية CD17 أو CT17/CT19) أو قاطع دائرة فراغ ZN63-12 (VS1).
يستخدم مفتاح العزل النوع الدوار GN30-10 أو مفتاح العزل عالي التيار GN22-10، مما يضمن التشغيل الموثوق والقدرة على التكيف القوية مع تكوينات توزيع الطاقة المختلفة.
شروط الاستخدام
درجة حرارة البيئة: -25 درجة إلى +40 درجة
الرطوبة النسبية: المتوسط اليومي أقل من أو يساوي 95% المتوسط الشهري أقل من أو يساوي 90%
الارتفاع عن سطح البحر: أقل من أو يساوي 1000م
لا يوجد حريق أو خطر انفجار أو تلوث خطير أو تآكل كيميائي أو زلزال شديد.
قوة الزلزال أقل من أو تساوي 8
المعلمات التقنية الرئيسية
المعلمات التقنية الرئيسية لـ Switchgear (الجدول 1)
|
لا. |
اسم |
وحدة |
بيانات |
|||
|
1 |
الجهد المقنن |
كيلو فولت |
3,6,10 |
|||
|
2 |
التصنيف الحالي |
A |
630,1000,1250,1600, 2000,2500,3150 |
|||
|
3 |
التردد المقدر |
هرتز |
50 |
|||
|
4 |
تيار الدائرة القصيرة المقدر-(قيمة صالحة) |
كا |
20, 25 |
31.5 |
40 |
|
|
5 |
تصنيف التيار المستقر الناضج (قيمة الذروة) |
كا |
20, 25 |
31.5 |
40 |
|
|
6 |
تصنيف التيار الديناميكي المستقر (قيمة الذروة) |
كا |
40 |
80 |
100 |
|
|
7 |
تصنيف تردد الطاقة الجهد المتسامح |
بين-قطبي /قطبي إلى الأرض |
كيلو فولت |
42 |
||
|
بين-كسر |
كيلو فولت |
48 |
||||
|
8 |
تصنيف الجهد التسامح صدمة البرق |
بين-قطبي /قطبي إلى الأرض |
كيلو فولت |
75 |
||
|
بين-كسر |
كيلو فولت |
85 |
||||
|
9 |
الوقت الحراري المقدر |
s |
4 |
|||
|
10 |
درجة الحماية |
1P2X |
||||
|
11 |
أبعاد المخطط التفصيلي |
مم |
1100*1200*2650 (انظر الملاحظة) |
|||
ملحوظة:أبعاد خزانة التيار العالي: 1200*1200*2650 (مخطط تفصيلي لخزانة شريط الحافلة demension1100 (1200*1900*2650 (التيار المقنن أعلى من 2000 أمبير، العرض 1200)
المعلمات الرئيسية لقواطع الفراغ (الجدول 2)
|
لا. |
اسم |
وحدة |
بيانات |
|
1 |
الجهد المقنن |
كيلو فولت |
12 |
|
2 |
التصنيف الحالي |
A |
630,1000,1250,2500,3150 |
|
3 |
التردد المقدر |
هرتز |
50 |
|
4 |
تم تصنيف تيار إيقاف تشغيل الدائرة القصيرة -(قيمة صالحة) |
كا |
20,25,31.5,40 |
|
5 |
تصنيف التيار المستقر الناضج (قيمة الذروة) |
كا |
20,25,31.5,40 |
|
6 |
تم تصنيف مفتاح الدائرة القصيرة -على التيار (قيمة الذروة) |
كا |
40,50,80,100 |
|
7 |
تصنيف التسامح قيمة الذروة الحالية (قيمة الذروة) |
كا |
40,50,80,100 |
|
8 |
تصنيف الجهد التسامح تردد الطاقة |
كيلو فولت |
42/1 دقيقة -بين-قطبي قطبي إلى الأرض؛ 48/1 دقيقة-إنتر-كسر |
|
9 |
تصنيف الجهد التسامح صدمة البرق |
كيلو فولت |
75-بين-قطبي إلى الأرض; 85-الكسر البيني |
|
10 |
تم تقييم الدائرة القصيرة-في المرة الأخيرة |
S |
4 |
|
13 |
تقوم مجموعات السعة المقدرة بإيقاف التيار |
A |
630 |
|
14 |
تصنيف العودة إلى الخلف مجموعة السعة إيقاف التيار |
A |
400 |
|
15 |
أوقات الدائرة القصيرة المقدرة-تقوم بإيقاف التيار |
وقت |
30 |
|
16 |
الحياة الميكانيكية |
وقت |
10000 |
خصائص الهيكل
- مجموعة المفاتيح الكهربائية هذه عبارة عن هيكل معدني-مغلق. وفقًا للمعيار الوطني GB3906 والمعيار الدولي IEC298، درجة الحماية IP2X. يمنع الهيكل المعدني-المغلق بشكل فعال فشل الدائرة القصيرة-من قبل المتسللين والجسم البشري من لمس المكونات الكهربائية ومكونات التشغيل.
- هناك هيكلان للخزانة: (1) لحام زاوية فولاذي (2) تجميع شريط مقطعي. يوجد داخل الخزانة غرف للقواطع وقضبان التوصيل والكابلات والمرحل. ألواح حديدية منفصلة عن كل غرفة.
توجد غرفة الكسارة في الجزء السفلي من الخزانة مع قناة لتحرير الضغط. إذا كان هناك أي قوس كهربائي بالداخل، فيمكن تحرير ضغط الغاز عبر القناة.
تقع غرفة بار الحافلة في الجزء الخلفي العلوي من الخزانة. هذه الخطوط مدعومة بعوازل Epikote (أكبر من أو تساوي 8000N). يتم توصيل شريط الناقل الرئيسي بأطراف مفتاح العزل العلوي.
توجد غرفة الكابلات في الجزء الخلفي السفلي من الخزانة. يتم تثبيت الكابلات على المدرجات. تعمل هذه الغرفة كنقطة اتصال عندما يتم تصميم خط الاتصال الرئيسي ليكون موجهًا للاتصالات-.
- لا يتم تطبيق أي أشكال من ألواح العزل القطبية إلى القطبية أو القطبية إلى الأرضية (أو العزل المركب). عندما تكون مسافة عزل الهواء بين القطبي إلى القطبي أو القطبي إلى الأرض أقل من أو تساوي 125 مم، يتم تطبيق عوازل دعم البورسلين (أكبر من أو يساوي 8000 نيوتن). كل هذا يضمن كثافة عزل أعلى واستقرار.
- تستخدم القواطع، ومفاتيح العزل العلوية والسفلية، ومفاتيح التأريض وآليات التعشيق بين الأبواب، وضع القفل الميكانيكي القوي للوفاء بمتطلبات الوقاية "الخمسة-".
- صيانة مزدوجة وعدم الوقوف بجانب الجدران. يتم فحص المكونات الثانية، وصيانة ميكانيكا التشغيل/التعشيق/أجزاء ناقل الحركة/القواطع في المقدمة. بينما تتم صيانة شريط الحافلات وغرف الكابلات في الخلف. الإضاءة متاحة للمراقبة داخل الخزانة. قضبان الناقل النحاسية للتأريض أسفل الأبواب موازية لعرض الخزانة.
المنتج يلبي متطلبات الشروط الصارمة I. صالح للاستخدام في حالة التجميد المتكرر والأوساخ القليلة.
هيكل المخطط النموذجي للمفاتيح الكهربائية والبعد الشامل
| 1. غرفة بار الحافلة | 2. قناة تحرير الضغط | 3. غرفة متر |
| 4. غرفة تبديل مشتركة | 5. التشغيل اليدوي وميكانيكا التعشيق | 6. غرفة التبديل الرئيسية |
| 7. الميكانيكا الكهرومغناطيسية أو الزنبركية | 8. تأريض قضبان الحافلة | 9. غرفة الكابل |
