الخصائص الرئيسية
1. يتم تثبيت هيكل مجموعة المفاتيح الكهربائية lv وhv بواسطة لوح سبائك الألومنيوم والزنك بعد عملية أداة الآلة CNC وتكنولوجيا الانحناء المتعددة
2. وظيفة قفل بسيطة وفعالة "خمسة -وقاية"، تحمي عملية الخطأ
3. يمكن أن تعتمد قاطع الدائرة الفراغية VS1 و CD4
4. سهولة استبدال قاطع الدائرة الكهربائية وتبديل الأدراج مجانًا
5. يمكن تركيب الخزانة على الحائط، والصيانة في المقدمة، مما يقلل من مساحة الأرضية
6. يمكن إجراء كافة العمليات بعد إغلاق باب الخزانة
7. مساحة كبيرة لغرفة الكابلات يمكنها توصيل العديد من الكابلات
8. يمكن لغرفة التتابع وغرفة الكابلات إضافة سخان على التوالي لتجنب التجميد أو التآكل
9. درجة حماية عالية، وحماية الدخيل من أشتات والآفات
المعلمات التقنية الرئيسية
المعلمات التقنية الرئيسية للمفاتيح الكهربائية الفراغية
|
لا. |
اسم |
وحدة |
بيانات |
|
|
1 |
الجهد المقنن |
كيلو فولت |
3,6,10 |
|
|
2 |
التصنيف الحالي |
A |
630,1000,1250,1600, 2000,2500,3150,5000 |
|
|
3 |
التردد المقدر |
هرتز |
50 |
|
|
4 |
الجهد الكهربي المقدر-التحمل للوقت القصير |
كا |
20, 25, 31.5, 40 |
|
|
5 |
تصنيف الذروة الجهد المتسامح |
كا |
50, 63, 80, 100 |
|
|
6 |
تصنيف تردد الطاقة الجهد المتسامح |
بين-قطبي /قطبي إلى الأرض |
كيلو فولت |
42/1 دقيقة |
|
بين-كسر |
كيلو فولت |
48/1 دقيقة |
||
|
7 |
تصنيف الجهد الكهربائي المتسامح مع صدمة البرق |
بين-قطبي /قطبي إلى الأرض |
كيلو فولت |
75 |
|
بين-كسر |
كيلو فولت |
85 |
||
|
8 |
المدة الزمنية المقدرة للدائرة القصيرة-. |
s |
4 |
|
|
9 |
درجة الحماية |
شل IP4X، غرفة الفاصل IP2X |
||
المعلمات الرئيسية لقواطع الفراغ
|
لا. |
اسم |
وحدة |
بيانات |
|
|
1 |
الجهد المقنن |
كيلو فولت |
3, 6, 10 |
|
|
2 |
التردد المقدر |
هرتز |
50 |
|
|
3 |
التصنيف الحالي |
A |
630, 1250,1600,2000,2500,3150 |
|
|
4 |
تصنيف الدائرة المفتوحة الحالية عندما ماس كهربائى |
كا |
20,25,31.5,40 |
|
|
5 |
4s تيار مستقر ساخن |
كا |
20,25,31.5,40 |
|
|
6 |
تصنيف التيار الديناميكي المستقر (قيمة الذروة) |
كا |
50,63, 80,100 |
|
|
7 |
تصنيف تردد الطاقة الجهد المتسامح |
بين-قطبي /قطبي إلى الأرض |
كيلو فولت |
42/1 دقيقة |
|
بين-كسر |
كيلو فولت |
48/1 دقيقة |
||
|
8 |
تصنيف الجهد الكهربائي المتسامح مع صدمة البرق |
بين-قطبي /قطبي إلى الأرض |
كيلو فولت |
75 |
|
بين-كسر |
كيلو فولت |
85 |
||
|
9 |
المدة الزمنية المقدرة للدائرة القصيرة-. |
s |
4 |
|
تعليمات الهيكل

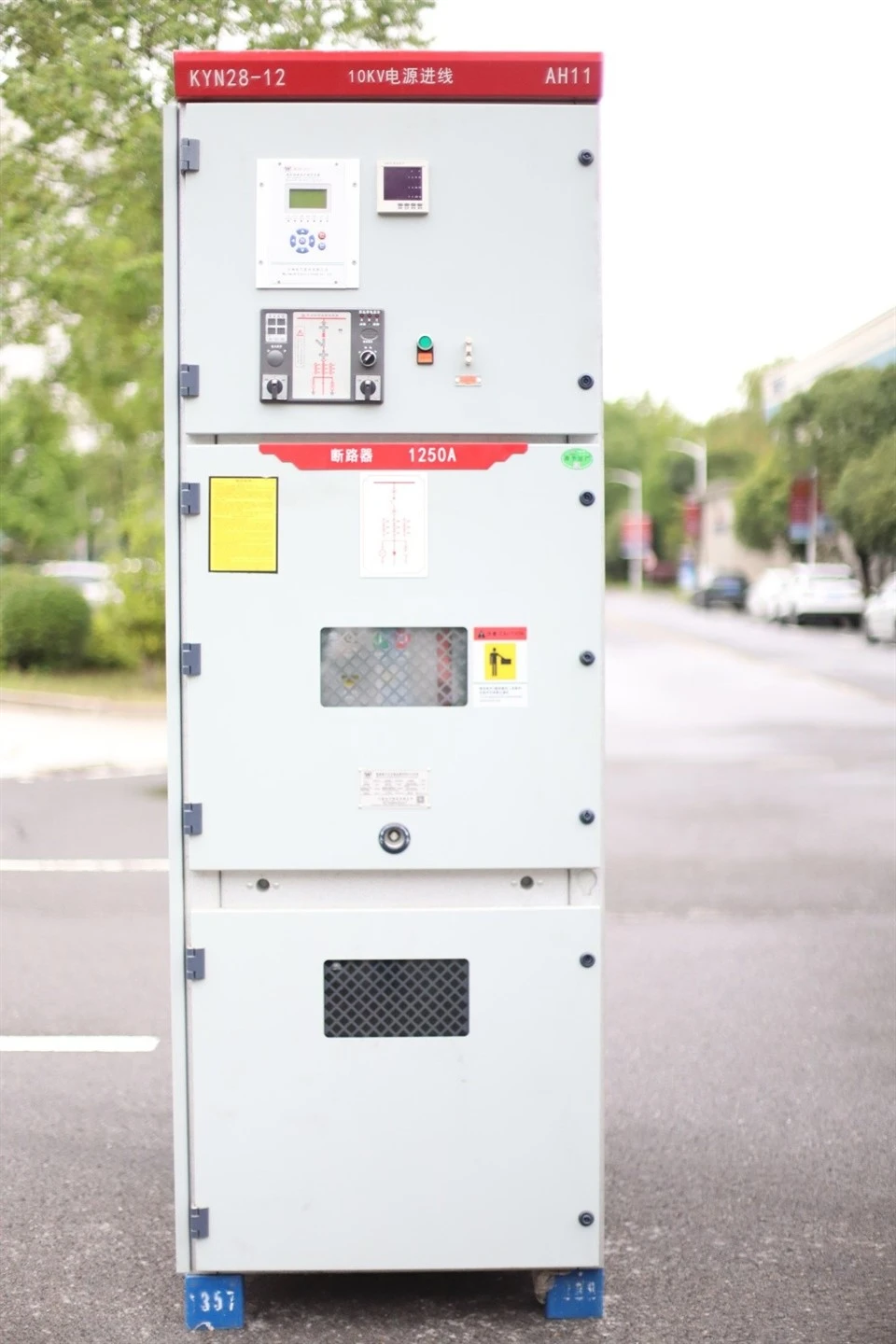

تتكون مجموعة المفاتيح الكهربائية ذات الجهد المنخفض والجهد العالي من هيكل الخزانة الثابت والجزء القابل للسحب (الأدراج). هيكل الخزانة والألواح الفاصلة كلها مثبتة بألواح سبائك الألومنيوم والزنك. يمكن أن تصل درجة الحماية لقذيفة الخزانة إلى IP4X وIP2X لكل غرفة فاصلة.
يمكن إجراء تركيب وتشغيل مجموعة المفاتيح الكهربائية في المقدمة. يمكن للخزانة الوقوف بجانب الحائط لتوفير مساحة الأرضية وخفض الاستثمار.
يتم توصيل شريط الناقل الرئيسي من خزانة إلى خزانة أخرى ويتم تثبيته بواسطة شريط الناقل الصغير الفرعي وصندوق الاتصال الكهروستاتيكي. يتم تثبيته بواسطة جلبة شريط الناقل عندما يمر عبر الجدار الجانبي للخزانة المجاورة.
لا يمكن لغرفة الكابلات المناسبة توصيل العديد من الكابلات فحسب، بل يمكنها أيضًا تثبيت محول التيار ومفتاح التأريض ومانع الصواعق وما إلى ذلك.
يمكن للوحة الداخلية ولوحة غرفة التتابع تثبيت عناصر التحكم والحماية والمقياس وأداة العرض ومؤشر المراقبة وما إلى ذلك من العناصر الثانوية.
مُرفَق
▲مخطط الهيكل والبعد الكلي:
| غرفة بار الحافلات | ب غرفة العربات اليدوية لقاطع الدائرة الكهربائية | غرفة الكابلات C | د - غرفة أجهزة التتابع |
| 1.1 جهاز تحرير الضغط | 1.2 التحكم في الفتحة الصغيرة | 1. القشرة | 2. فرع شريط الحافلات |
| 3. جلبة شريط الحافلة | 4. شريط الحافلات الرئيسية | 5. جهاز اتصال ثابت | 6. صندوق اتصال ثابت |
| 7. المحول الحالي | 8. المفتاح الأرضي | 9. الكابل | 10. مانعة الصواعق |
| 11. تأريض شريط الحافلة الرئيسية | 12. لوح عزل التجميع | 13. لوح العزل | 14. المكونات الثانوية |
| 15. عربة يدوية لقاطع الدائرة الكهربائية | 16. السخان | 17. لوح عزل أفقي قابل للسحب | 18. آلية تشغيل مفتاح التأريض |
| 19. اللوح السفلي |
