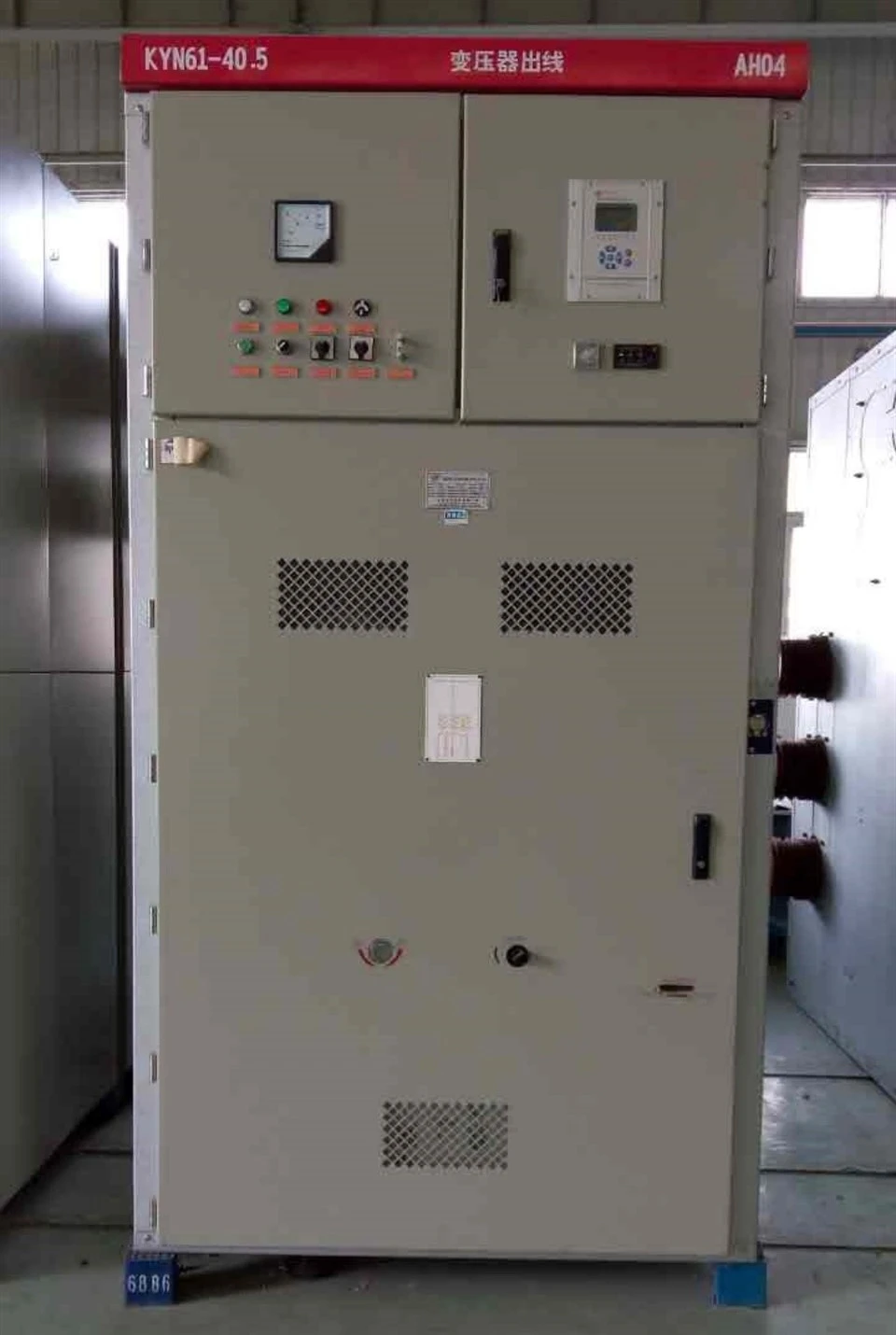

KYN61-40.5مفاتيح الجهد العالي 35 ك.فمعدن-مكسومكيف هواء قابل للإزالةمعدنالمفاتيح الكهربائية ذات الجهد العالي المغلقة
جنرال
KYN61-40.5 35kV مجموعة مفاتيح كهربائية معدنية عالية الجهد-مزودة بمعدات مفاتيح معدنية مغلقة ومغطاة بتيار متردد قابلة للإزالة (تلي ذلك اختصار لمجموعة المفاتيح الكهربائية)، تستخدم في نظام طاقة 35 كيلو فولت ثلاثي-طور تيار متردد 50 هرتز، كمحطة طاقة ومحطة فرعية ومؤسسات صناعية وتعدينية لقبول وتوزيع الكهرباء، مع التحكم والحماية والمراقبة ووظائف أخرى. بالإضافة إلى استخدامها على نطاق واسع في أنظمة الطاقة العامة، ولكن يمكن استخدامها أيضًا في التشغيل المتكرر للموقع. استخدام الظروف البيئية بما يتماشى مع الاستخدام العادي لأحكام الظروف البيئية GB3906.
تعليمات النموذج
المعلمات التقنية الرئيسية
|
اسم |
وحدة |
بيانات |
|
|
الجهد المقنن |
كيلو فولت |
40.5 |
|
|
التصنيف الحالي |
A |
1250,1600,2000,(2500) |
|
|
1 دقيقة تردد الطاقة يتحمل الجهد |
كيلو فولت |
95 |
|
|
تصنيف دفعة البرق تحمل الجهد |
كيلو فولت |
185 |
|
|
الدائرة المساعدة، دائرة التحكم، تردد الطاقة يتحمل الجهد |
الخامس/1 دقيقة |
2000 |
|
|
التردد المقدر |
هرتز |
50 |
|
|
تصنيف كسر الدائرة القصيرة الحالية |
كا |
20,25,31.5 |
|
|
الجهد الكهربي المقدر للوقت القصير-/مدة الدائرة القصيرة المقدرة |
كا/4 ثانية |
20,25,31.5 |
|
|
الذروة المقدرة تحمل التيار |
كا |
50,63,80 |
|
|
تيار الدائرة القصيرة -المقدر |
كا |
50,63,80 |
|
|
دائرة التحكم في الجهد المقنن |
V |
العاصمة: 110،220، التيار المتناوب: 110،220 |
|
|
مستوى الحماية |
الضميمة المفاتيح الكهربائية |
IP3X |
|
|
المقصورة (الباب مفتوح) |
IP2X |
||
خصائص الهيكل
تنقسم معدات المفاتيح الكهربائية ذات الجهد العالي إلى جزأين للخزانة وعربة اليد.
الخزانة عبارة عن مجموعة مختارة من ألواح الصلب المدرفلة على البارد-عالية الجودة أو ألواح الزنك المصنوعة من الألومنيوم والتي يتم تشكيلها عن طريق ثني معدات معالجة الصفائح المعدنية باستخدام الحاسب الآلي، أو عن طريق مسامير أو صواميل عالية القوة (درجة 8.8) أو مجموعة صواميل تثبيت قابلة للسحب. أعضاء جسم الخزانة بعملية جلفنة السطح بالبلاستيك. ولذلك، فإن جسم الخزانة لا يتمتع بدقة عالية جدًا فحسب، بل يتمتع مع المعدات المماثلة بمزايا الوزن الخفيف والقوة الميكانيكية العالية وخصائص المظهر الجميل. يمكن تقسيم هيكل الخزانة وفقًا لميزة الوظيفة إلى حجرة أداة الترحيل، وغرفة قاطع الدائرة، وحجرة الكابلات وغرفة بسبار أربعة أجزاء، كل جزء متصل بفاصل معدني منفصل، وقناة تحرير مستقلة للضغط.
هيكل عربة اليد عبارة عن لحام منحني بواسطة لوح فولاذي عالي الجودة-، وفقًا للاستخدام يمكن تقسيمه إلى عربة يد لقاطع الدائرة الكهربائية، وعربة يد للعزل، وعربة يد لمحول الجهد الكهربي، وعربة يد مانعة للصواعق، مع إمكانية تبديل مواصفات عربة اليد. خزانة المفاتيح الكهربائية هذه هي خزانة عربة اليد.
مستوى حماية غلاف جهاز التبديل هو IP3X، ويتم فتح باب غرفة قاطع الدائرة، ودرجة الحماية هي IP2X عندما تكون عربة قاطع الدائرة في وضع الانفصال / الاختبار.
رسم تخطيطي لهيكل معدات المفاتيح الكهربائية
أ- غرفة الآلات الموسيقية مرتين
ب- غرفة عربة اليد
ج- غرفة بسبار
د- غرفة الكابلات
- صمام
- عربة يدوية لقواطع الدائرة
- المكونات مرتين
- الحافلة الرئيسية
- جلبة بسبار
- مفتاح التأريض
- صندوق الاتصال
- اتصال الكابل
- المحول الحالي
- جهاز تحرير الضغط
