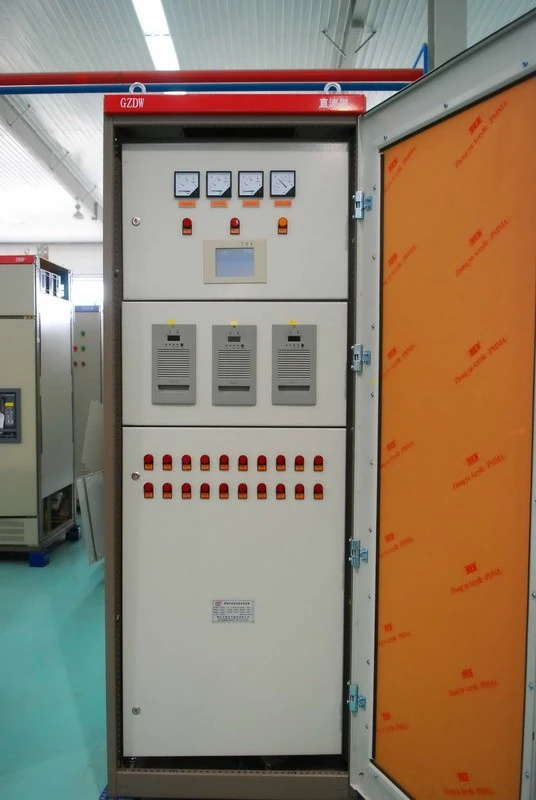

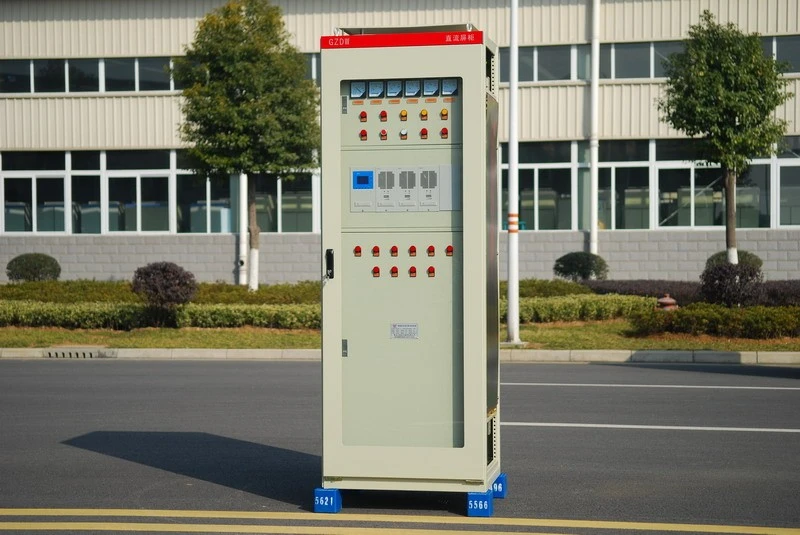

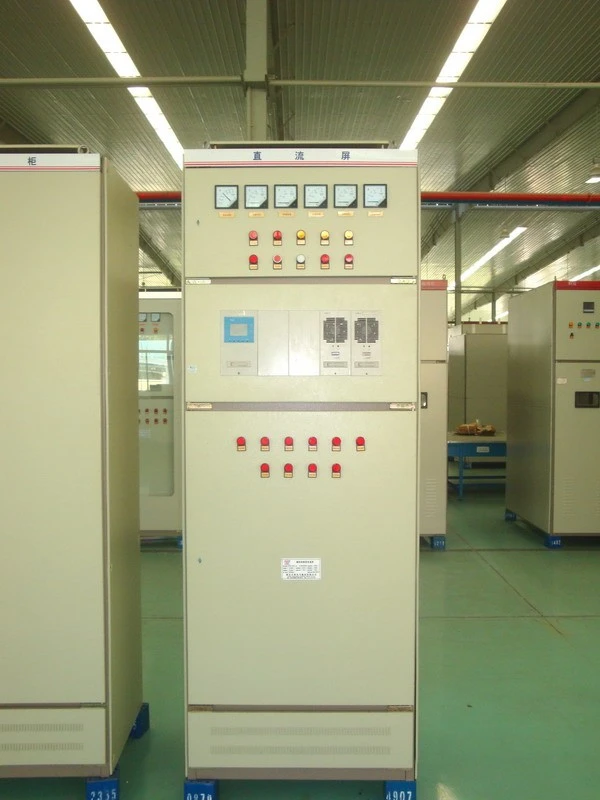

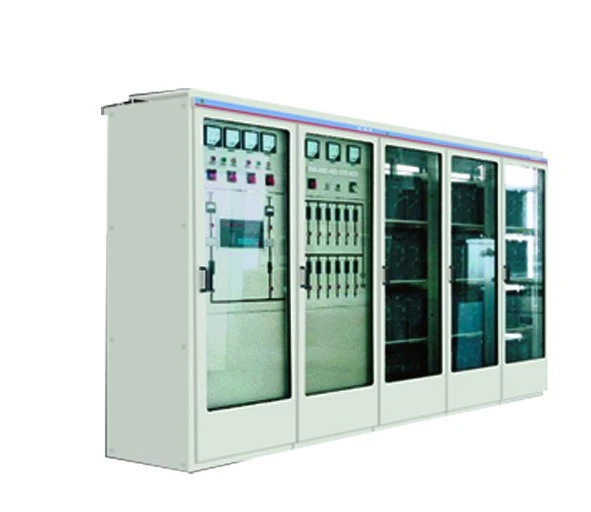

سلسلة GZDW DCPزهرةSuplyخزانة شحن البطارية
مقدمة المنتج
نحن شركة Worldwide Electric Stock Co., Ltd (المشار إليها فيما يلي باسم Worldwide Electric) هي مؤسسة مساهمة علمية وتكنولوجية مشتركة- تعمل على دمج البحث العلمي والتطوير والإنتاج والمبيعات والخدمات الفنية. نحن شركة مصنعة لخزانة شحن البطارية. خزانة شحن البطارية (بما في ذلك تبديل قاطع الدائرة، وشحن الخلية الاحتياطية، والأدوات الموجودة في الحلقة الثانية وغيرها من معدات الجهد المنخفض) المستخدمة في محطات توليد الطاقة والمحطات المائية والمحطات الفرعية لفئة الجهد 35 كيلو فولت و220 كيلو فولت و110 كيلو فولت في الصين في الوقت الحاضر، معظمها يعتمد إمداد الطور أو الإمداد المشبع، والذي يقتصر على التكنولوجيا وأداء الجهاز. هناك العديد من عيوب مصادر الطاقة المذكورة أعلاه ولا يمكنها تلبية متطلبات هندسة الطاقة سريعة التطور. يتمتع -مصدر إمداد التبديل عالي التردد بمزايا الحجم الصغير، والوزن الخفيف، والكفاءة العالية، وموجة الإخراج المنخفضة جدًا، والاستجابة النموذجية السريعة، ودقة التحكم العالية، والإخراج الإضافي للوحدة، وهو الاتجاه الذي سيحل فيه إمداد محول التردد العالي- محل مصدر الطور تدريجيًا. خاصة مع التطور السريع لتقنية الطاقة الإلكترونية وتحسين صنعة الطاقة والجهاز، أصبحت الموثوقية ومنطقة التطبيق لإمدادات تبديل التردد العالي-أفضل بكثير من إمداد الطور وإمدادات التشبع.
طلب
يتوافق هذا المنتج مع مواصفات GB/T8456-1996 "مجموعة المفاتيح الكهربائية DC ذات الجهد المنخفض".
يمكن أن تكون وحدة الشحن لهذا المنتج-وحدة شحن عالية التردد وشاحنًا يتم التحكم فيه بالطور.
يمكن أن يكون المتحكم الدقيق لهذا المنتج من نوع وحدة التحكم PLC ونوع SCM.
تنطبق لوحة إمداد الطاقة DC من سلسلة GZDW على المحطات الفرعية من 10 كيلو فولت إلى 500 كيلو فولت، ومحطة الطاقة، والمباني العالية، وغرفة التوزيع في المنطقة السكنية ومحطة الطاقة الصغيرة -المستقلة، مثل مفتاح الجهد العالي، وحماية المرحل، وتشغيل المعدات الأوتوماتيكية، وإمدادات التحكم، وإمدادات الإضاءة الرئيسية للحوادث. وينطبق أيضًا على المناسبات الأخرى التي تكون هناك حاجة إلى مصادر طاقة التيار المستمر.
تم تطبيق الشروط
درجة حرارة البيئة: -10 درجة إلى +45 درجة
الارتفاع عن سطح البحر: أقل أو يساوي 2400م
الرطوبة النسبية: المتوسط اليومي أقل من أو يساوي 95% المتوسط الشهري أقل من أو يساوي 90%
قوة الزلزال أقل من أو تساوي 8
لا يوجد حريق أو خطر انفجار أو تلوث خطير أو تآكل كيميائي أو زلزال شديد.
اكتب المعنى
ملحوظة:
أنواع الخلية:
C: خلية Ni ذات تردد عالي جدًا-Cd-؛
G: خلية ني- عالية التكبير Cd-؛
Z: التكبير المتوسط - Cd- خلية Ni؛
F: خلية حمض الرصاص المضادة-الحمضية؛
م: معفاة من صيانة خلية حمض الرصاص.
المعلمات التقنية
- وحدات تزويد طاقة إدخال التيار المتردد عبارة عن دائرتين وثلاثة-مرحلة رابعة-مصدر إمداد رئيسي وإمداد احتياطي. جهد الإدخال المقدر: ثلاثة-طور تيار متردد أربعة-خط 380 فولت ±10%، تردد 50 هرتز ±5%.
- الحماية من الصواعق: أكثر من 2000: 1.
- الجهد الكهربي للتيار المستمر الناتج: 110 فولت، 220 فولت.
- تصنيف الانتاج الحالي: 6A، 10A، 12A، 20A، 30A، 40A، 50A، 60A، 70A، 80A، 90A، l00A، 120A، 130A، 150A، 180A، 200A، 260A، 300A، 400A.
- السعة المقدرة للخلية الثانوية: 10 أمبير، 20 أمبير، 38 أمبير، 65 أمبير، 100 أمبير، 150 أمبير، 200 أمبير، 300 أمبير، 500 أمبير، 600 أمبير، 800 أمبير، 1000 أمبير، 500 أمبير، 2000 أمبير، 3000 أمبير.
- سعة النظام: 10 آه، 20 آه، 38 آه، 65 آه، 100 آه، 150 آه، 200 آه، 300 آه، 400 آه، 600 آه، 800 آه، 1000 آه، 1500 آه، 2000 آه، 3000 آه.
- ضجيج الجهاز الكامل:<55dB.
- وضع التشغيل: التشغيل المستمر.
المعلمات التقنية لخلايا الأنواع الثلاثة:
|
فرز الخلايا المعلمة التقنية-. اسم العنصر |
تم إصلاح خلية حمض الرصاص-المضادة للحمض فرنك غيني |
القرص المضغوط-خلية ني الثانوية |
بطارية حمض الرصاص مختومة مف/GM |
||
|
جي ان سي عالي جدا |
ارتفاع المؤتمر الوطني العام |
المؤتمر الوطني العام المتوسط |
|||
|
الجهد المقنن |
2V |
1.2V |
1.2V |
1.2V |
2V |
|
تكبير التفريغ |
أقل من أو يساوي 1C |
أكبر من أو يساوي 6C |
3C-6C |
1C-3C |
＜3C |
|
معادلة جهد الشحن |
2.4V |
1.55V |
1.55V |
1.55V |
2.35V |
|
العائمة تهمة الجهد |
2.30V |
1.4V |
1.4V |
1.4V |
2.25V |
|
التفريغ على الجهد |
1.75V |
1V |
1V |
1V |
1.85V |
أداءخصائص وحدة الشحن
Tالفهرس الفني للوحدة240D05A
|
غرض |
فِهرِس |
حالة الاختبار |
||
|
دقيقة |
القيمة التمثيلية |
الأعلى |
||
|
نطاق جهد الإدخال (VAC) |
300 |
380 |
456 |
إخراج 240ADC، حمولة كاملة |
|
نطاق الإخراج القابل للتعديل (VDC) |
180 |
230 |
300 |
الإدخال 380DAC، حمولة كاملة |
|
دقة الجهد المستقر |
0.01% |
0.5% |
الإخراج 198-286 فولت تيار مستمر، تحميل 20-100%، الإدخال 300-456 فولت تيار متردد |
|
|
استقرت الدقة الحالية |
0.08% |
0.5% |
الإخراج 198-286 فولت تيار مستمر، تحميل 20-100%، الإدخال 300-456 فولت تيار متردد |
|
|
تأثير ديناميكي |
12uS |
50uS |
100uS |
معدل الإخراج 20-75% قفزة الحمل |
|
كفاءة الشاحن |
88% |
90% |
91% |
الإخراج 300 فولت، 5 أمبير |
|
الحد الأقصى للضوضاء المسموعة (ديسيبل) |
50 |
60 |
حمولة كاملة، الضوضاء البيئية 40 ديسيبل |
|
|
درجة حرارة التخزين (درجة) |
-40 |
35 |
60 |
|
|
درجة حرارة بيئة الخدمة (درجة) |
-15 |
25 |
45 |
الإخراج 240 فولت، 20 أمبير |
|
ضوضاء طائشة ذات تردد واسع (بالسيارات) |
18 |
25 |
40 |
تصنيف المدخلات والمخرجات، وحمل المقاومة |
|
ذروة الضوضاء الضالة (بالسيارات) |
100 |
300 |
400 |
تصنيف المدخلات والمخرجات، وحمل المقاومة |
|
موازية الدرجة الحالية غير المتماثلة |
±0.5% |
±2% |
±5% |
تصنيف المدخلات والمخرجات، ومراقبة التوازن الحالي |
|
تأخير البدء (الثانية) |
1 |
2 |
3 |
|
|
عامل تموج |
0.01% إلى 0.1% |
عرض التردد 0-20 ميجا هرتز |
||
|
قوة عازلة |
1500 فولت تيار متردد 50 هرتز |
الوقت 1 دقيقة، تيار التسرب 10 مللي أمبير |
||
|
ارتفاع درجة حرارة الردياتير الداخلي |
أقل من أو يساوي 25 درجة |
درجة حرارة البيئة 45 درجة |
||
|
تحميل الطبقة |
العمل المستمر عند تصنيف تيار الإخراج من الدرجة (100%) |
في نطاق جهد الشحن العائم |
||
|
خاصية الحد الحالي التلقائي |
تيار الإخراج يتجاوز 112% من التيار المقنن |
حماية ثابتة للطاقة، لن يزيد تيار الإخراج ويقلل جهد التيار المستمر. |
||
|
المدخلات على حماية الجهد |
قيمة ضبط جهد الإدخال (456±5VAC)، تغلق المقوم تلقائيًا. تعتمد ضربة البرق العابرة للجهد الزائد على مانع الصواعق الخاص بـ HARRIS للعناصر. |
العودة تلقائيا بعد أن يكون الجهد طبيعيا. يمكن ضبط قيمة الجهد الزائد (يتم ضبطها عندما لا يكون الإخراج - تحميل) |
||
|
الإخراج على حماية الجهد |
يتوقف الإخراج تلقائيًا عندما يتجاوز جهد الإخراج 328±3VDC لتجنب تلف الجهاز. |
يعود تلقائيًا بعد أن يكون الجهد أقل من قيمة الجهد الزائد. يمكن ضبط قيمة الجهد الزائد. |
||
|
خاصية حماية ماس كهربائى الناتج |
في أي جهد الإدخال، جهد الخرج وظروف الحمل، دوائر الإخراج القصيرة بسبب الخطأ. |
العودة تلقائيًا إلى التشغيل العادي بعد استكشاف الأخطاء وإصلاحها. |
||
Hيقارن نظام DC لمفتاح الطاقة ذو التردد العالي مع نظام DC للطاقة العادية
|
نوع من الشاحن |
نظام الطاقة العادية DC |
وحدة شحن HXT قوة التبديل عالية التردد |
|
المعلمة الفنية |
||
|
اسم العنصر |
||
|
دقة الجهد المستقر |
أقل من أو يساوي ±2% |
أقل من أو يساوي ±0.1% |
|
استقرت الدقة الحالية |
أقل من أو يساوي ±1% |
أقل من أو يساوي ±0.5% |
|
عامل تموج |
أقل من أو يساوي ±2% |
أقل من أو يساوي ±0.1% |
|
تأثير العرض |
أقل من أو يساوي 2% |
0.05% |
|
كفاءة |
>75% |
>90% |
|
ضوضاء |
<55dB |
<55dB |
|
متناسق |
لا تدخل |
لا تدخل |
|
وظيفة إدارة الخلية |
عادي |
ممتاز |
Gعام
تستخدم وحدة الشحن عالية التردد ثلاثة-مرحلة ثلاثة-إدخال توازن الخط دون فقدان تيار السلك الأوسط. في محطة إدخال التيار المتردد، يتم اعتماد كاتم الذروة المتقدم ودائرة مرشح EMI. لاتخاذ MOFEI كعنصر رئيسي، اعتماد تقنية PWM PDM عالية التردد وتحويل AC／DC←DC／AC←AC／DC، مع معادلة التيار المستقل لتحقيق النسخ الاحتياطي الزائد عن الحاجة N+1. يمكن اعتماد قابس التسخين الكهربائي ولا حاجة إلى تعديله بعد الإعداد النهائي.
